Mayor confiabilidad
Su diseño propio minimiza el mantenimiento y requiere poca lubricación.
Cavidad progresiva
Cabezales de accionamiento PCP
Un cabezal de accionamiento robusto y de bajo mantenimiento para bombas de cavidad progresiva, con accionamiento directo de imanes permanentes opcional.
PMMopción de accionamiento directo
VFDo velocidad por poleas
Hidráulicofreno de contragiro
La vista 3D requiere WebGL.
Características de diseño
Ajuste de velocidad sencillo
Ajuste las RPM fácilmente con el VFD o de forma mecánica cambiando el tamaño de las poleas.
Motor de imanes permanentes (opcional)
El cabezal de accionamiento directo PMM, de diseño simplificado y con pocos componentes, elimina la transmisión por reductor de engranajes.
Otros
Montaje horizontal o vertical sobre el cabezal del pozo con adaptadores; sistema de frenado hidráulico para liberar el contragiro de forma controlada.

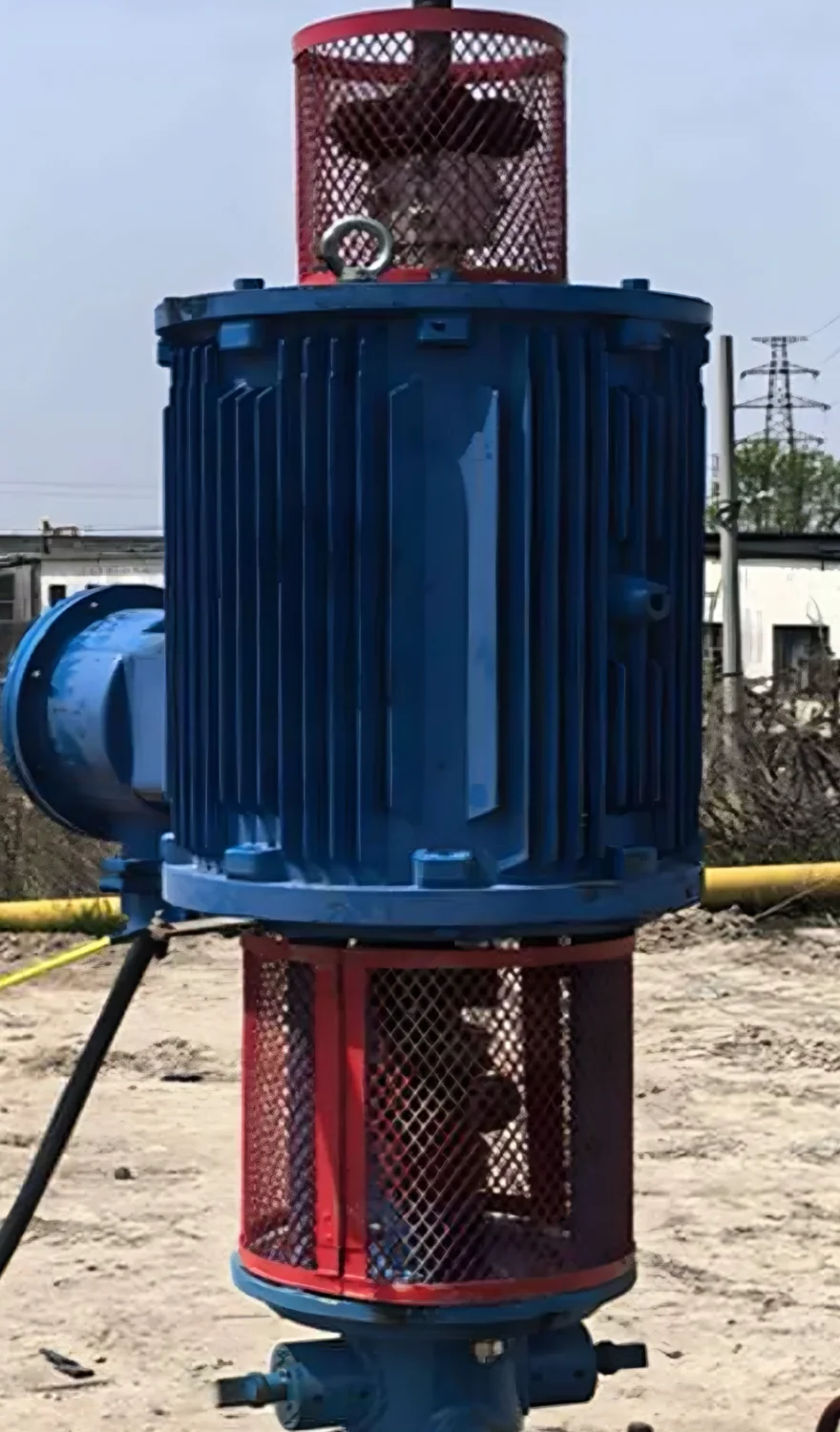

En campo
Detalles técnicos: Cabezal de accionamiento PCP
Cabezal de accionamiento directo PMM
El cabezal de accionamiento directo PMM de ULT acopla un motor de imanes permanentes de alto torque directamente al cabezal del pozo. Elimina las correas, poleas y caja reductora de un cabezal convencional, lo que reduce el mantenimiento y maximiza la eficiencia eléctrica.
Aplicaciones
- Recuperación térmica y crudo pesado: producción con alto torque en pozos exigentes de recuperación térmica y crudo pesado
- Levantamiento artificial de alto volumen: diseñado para pozos de alta carga y caudal variable que requieren operación continua
- Modernización de sistemas: una actualización directa y de alta eficiencia para cabezales convencionales con VFD y mecánicos
Características
- Huella compacta y liviana que simplifica la instalación en el cabezal y reduce el tiempo de equipo
- Torque nominal completo en todo el rango de velocidad de operación
- Sin correas ni engranajes que se desgasten, lo que reduce los costos de mantenimiento en campo
- Frenado de doble nivel: parada lenta automática y controlada, más un freno mecánico a prueba de fallas de acción inmediata ante pérdida de energía
- Alto torque de arranque para vencer la fricción estática por arena, parafina o incrustaciones
- Alta eficiencia en un amplio rango de operación y alto factor de potencia que reduce los costos de electricidad
Controles
- Variador de velocidad (VSD) para optimizar con precisión la velocidad de la bomba
- Al detenerse, el VSD gestiona la rotación inversa para disipar con seguridad la energía de contragiro de la sarta de varillas
- Listo para SCADA con interfaces nativas Modbus RTU y Modbus TCP/IP
Especificaciones del cabezal PMM
| Modelo | 10-450 | 12-450 | 16-450 | 20-450 | 24-450 |
|---|---|---|---|---|---|
| Torque nominal, N·m | 950 | 1,187 | 1,583 | 1,979 | 2,375 |
| Torque nominal, ft·lbf | 701 | 876 | 1,168 | 1,459 | 1,751 |
| Velocidad nominal, rpm | 450 (personalizable) | ||||
| Potencia, kW | 45 | 56 | 75 | 93 | 112 |
| Potencia, HP | 60 | 75 | 100 | 125 | 150 |
| Frecuencia nominal, Hz | 37.5 | 37.5 | 60 | 60 | 60 |
| Tensión nominal, V | 380 / 460 | ||||
| Torque de sobrecarga (60 s), N·m | 1,425 | 1,781 | 2,375 | 2,968 | 3,562 |
| Torque de sobrecarga (60 s), ft·lbf | 1,051 | 1,314 | 1,751 | 2,189 | 2,627 |
| Freno | Electromagnético a prueba de fallas | ||||
| Torque de freno, N·m | 600–800 (personalizable) | 800–1,200 (personalizable) | |||
| Diámetro de barra pulida, pulg. | 1-1/4 y 1-1/2 (varilla continua opcional) | ||||
| Carga axial, t | 12 | 19 a 30 (personalizable) | |||
| Carga axial, lbf | 26,456 | 41,888 a 66,139 (personalizable) | |||
| Carcasa | 315 | 355 | |||
| Brida del cabezal | 3-1/8", 4-1/16" o 5-1/8", 3,000 / 5,000 psi | ||||
| Protección | IP54 | ||||
| Temperatura de operación, °C | −40 a 50 | ||||
| Dimensiones del motor, mm | Ø700 × 700 | Ø820 × 900 | |||
| Dimensiones totales, mm | Ø700 × 1,800 | Ø820 × 2,100 | |||
| Peso, kg | 890 | 970 | 1,420 | 1,520 | 1,670 |
Los diseños se pueden adaptar a las especificaciones del cliente y están sujetos a cambios sin previo aviso.
Preguntas frecuentes: Cabezal de accionamiento PCP
¿Qué hace un cabezal de accionamiento PCP?
El cabezal de accionamiento se monta sobre el cabezal del pozo y hace girar la sarta de varillas que acciona el rotor de la bomba de cavidad progresiva en el fondo. Soporta la carga axial de la sarta de varillas y controla el contragiro cuando la bomba se detiene.
¿Qué es un cabezal de accionamiento directo PMM?
Un cabezal que acopla un motor de imanes permanentes de alto torque directamente al cabezal del pozo. Sin correas, poleas ni caja reductora, requiere menos mantenimiento y es más liviano, seguro, silencioso y eficiente en energía que un cabezal convencional con motor de CA.
¿Cómo se controla el contragiro?
El cabezal convencional usa un sistema de frenado hidráulico para liberar el contragiro de forma controlada. En el cabezal de accionamiento directo PMM, el VSD gestiona la rotación inversa al detenerse, respaldado por un freno electromagnético a prueba de fallas ante pérdida de energía.
¿Qué valores de torque y potencia hay disponibles?
Cinco modelos de accionamiento directo PMM de 950 a 2,375 N·m (701 a 1,751 ft·lbf) de torque nominal y de 45 a 112 kW (60 a 150 HP), a 450 rpm nominales. La carga axial va de 12 t hasta 30 t, con bridas de cabezal de 3-1/8, 4-1/16 o 5-1/8 pulg.
¿Qué aplicaciones son adecuadas para un cabezal PMM?
Pozos de recuperación térmica y crudo pesado que requieren alto torque, pozos de alto volumen que necesitan operación continua y la modernización de cabezales convencionales con VFD y mecánicos. Opera de −40 a 50 °C y está listo para SCADA con Modbus RTU y Modbus TCP/IP.
¿Cómo ajusto la velocidad del cabezal?
Con el VFD, o de forma mecánica cambiando el tamaño de las poleas en un cabezal accionado por correas.
